【11月下旬頃の入荷後発送】【入荷後4～5営業日で発送】3Dアラウンドシステム トヨタ純正ディスプレイオーディオ対応モデル CAM720-DIS [ アラウンドビューモニター ナビ 連動 後付け 360度 3D 全方位カメラ 録画機能付き バックカメラ マルチアングルカメラ 全方位モニター マルチビューカメラ ]

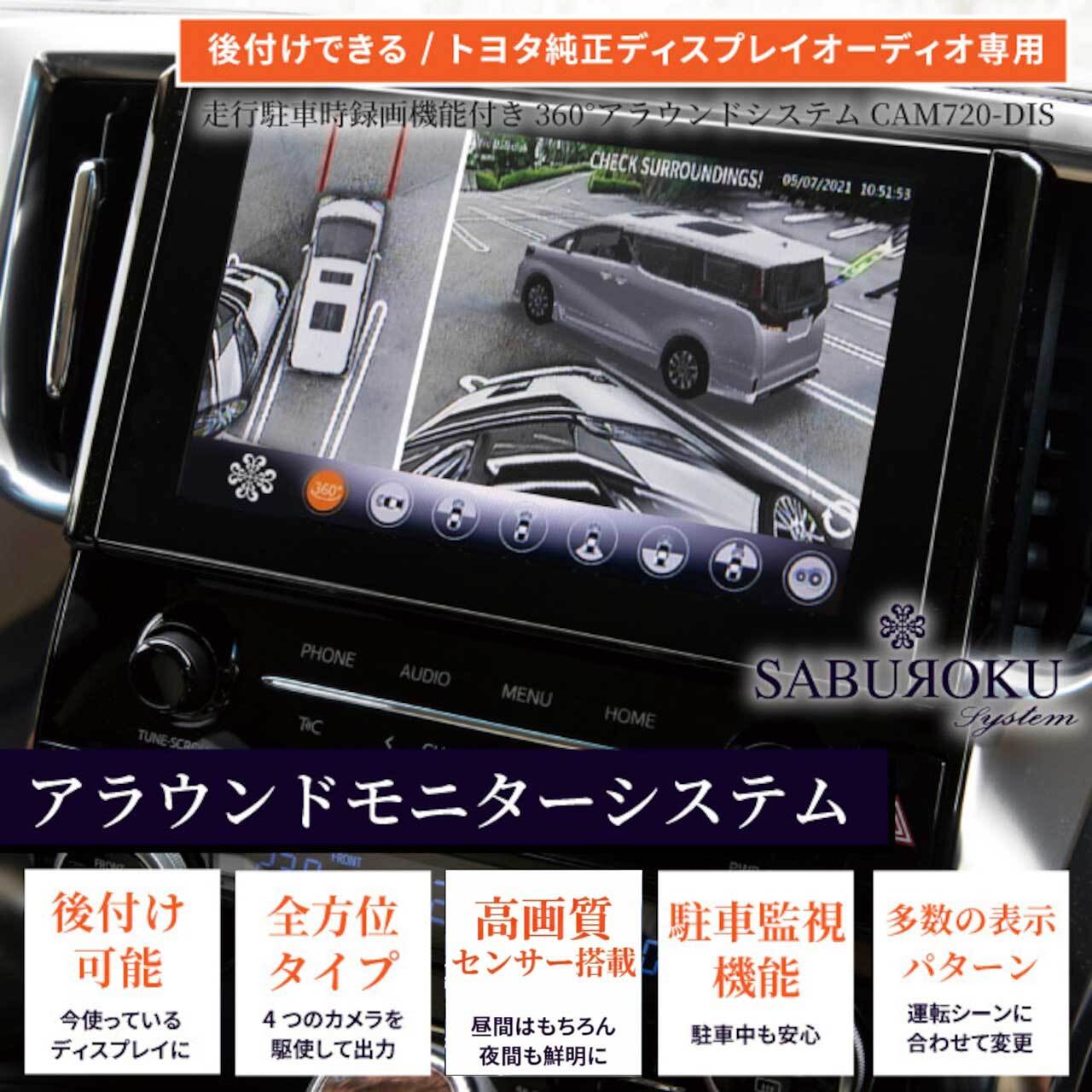

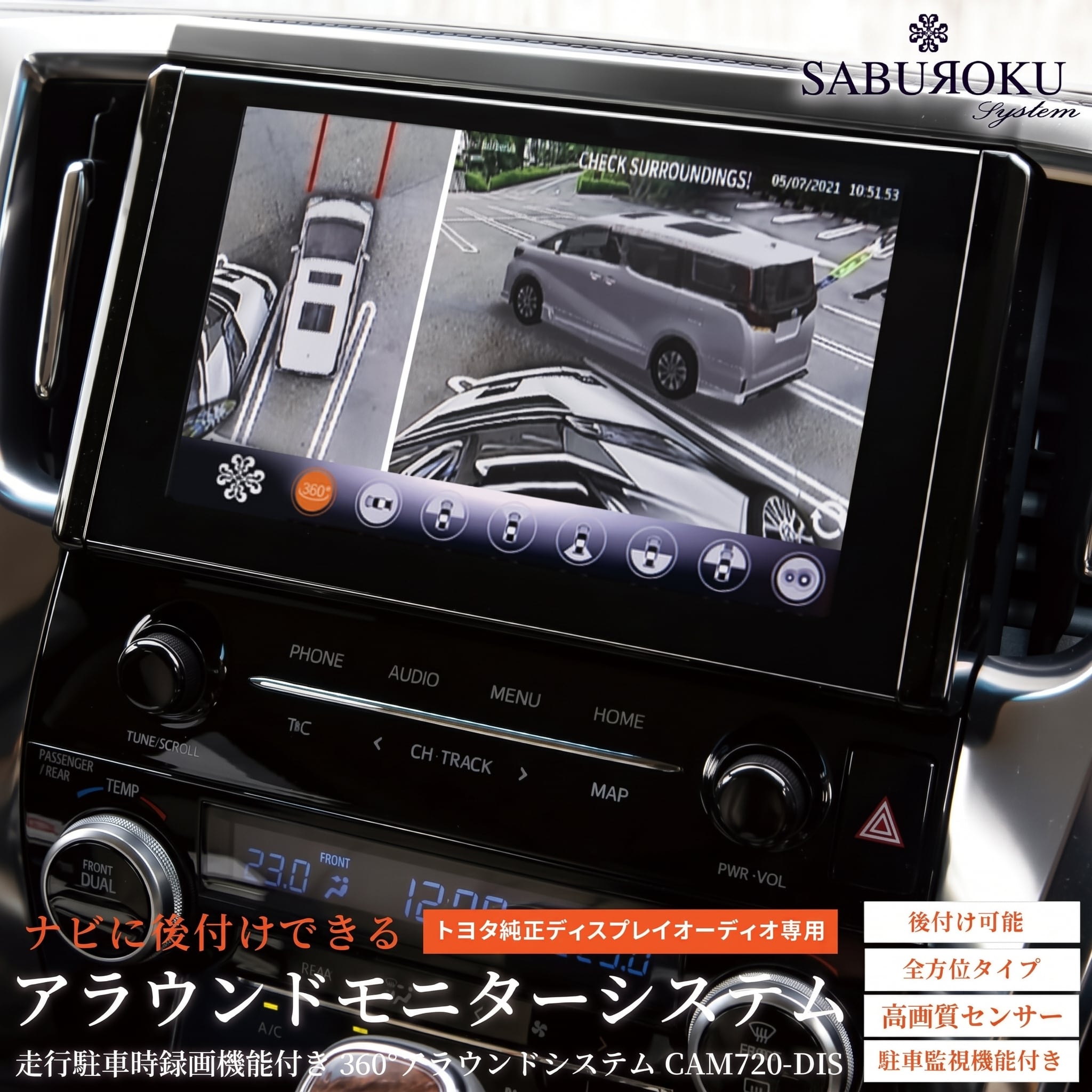

後付けできる / トヨタ純正ディスプレイオーディオ専用 アラウンドモニターシステム
サブロク 走行駐車時録画機能付き 360°アラウンドシステム 【CAM720-DIS】

※本品はトヨタ純正ディスプレイオーディオ（第一世代）対応モデルです。一般のナビ・モニターで使える汎用品タイプは別ページです。

▼汎用品タイプ：3Dアラウンドシステム サブロク CAM720 （汎用RCA映像出力タイプ）
https://saburoku.official.ec/items/43216881


【後付け可能】今使っているナビ・モニターに映す　※トヨタ純正ディスプレイオーディオ専用
【全方位タイプ】4つのカメラを駆使して出力
【ソニー製STRVIS搭載】昼間はもちろん夜間も鮮明に
【駐車監視機能】駐車中も安心
【多数の表示パターン】運転シーンに合わせて変更


■トヨタ純正ディスプレイオーディオに後付けできる

サブロクではディスプレイオーディオ対応のコネクターをセットにした専用モデルを開発しました。

～2019年12月に一部改良となった30系アルファード&ヴェルファイアは、上位グレードや、「T-Connect SDナビゲーションシステム」のみに、パノラミックビューモニターが装備されました。しかし、標準装備のオーディオシステムのディスプレイオーディオには汎用映像出力タイプでは装着できなくなりました。そこでサブロクではディスプレイオーディオ対応のコネクターをセットにした、専用モデルを開発しました。
この製品はアルヴェル以外の第一世代トヨタ車ディスプレイオーディオ（R4.10迄）にもお取り付けいただけます。（JBL・ダイハツ系ディスプレイオーディオモデル除く）

【第一世代ディスプレイオーディオ専用装備】
アラウンドビューシステムをさまざまなディスプレイオーディオ装備車に取り付けることが可能になります。
ディスプレイオーディオ裏ハーネスは専用国産品カプラーを使用。専用品につきナビ裏配線は難しい作業をせずに取り付けができます。

本製品は第二世代ディスプレイオーディオ（ノア、ヴォクシー90系以降）には非対応です。
第二世代ディスプレイオーディオ用は開発中になります。

【本体構成部品】
・ユニット本体×１個
・ユニット本体用スマートリモコン×1個
・カメラ×4個(フロント用1個、サイド用2個、リア用1個)
・電源配線キット×1個
・画像出力配線キット×1個
・各カメラへの配線×4本
・ミラー底部穴あけ用ホールソー
・DA車専用ハーネスキット

【↓↓取り付けに必要な別売部品も併せてご購入ください】
本体映像調整用キャリブレーションシート
https://saburoku.official.ec/items/43217213

※取り付け最終設定には必ずキャリブレーションシートが必要です。
※本体映像調整用キャリブレーションシートはは何度でも再使用可能です。

【基本システム】
・通常のバックカメラ同様の映像出力端子から合成された映像を出力します。
・バック信号が本体に入力されると本体のリバース出力線より１２Vが出力されナビのリバース入力に接続することで自動で画面が切り替わります。映像は自動車を上からみた様に映る映像と、一般的なバックカメラの映像が半分半分で映し出されます。
・ウインカー信号が本体に入力されると本体のリバース出力線より１２Vが出力されナビ画面上にリバース映像として方向指示器側の映像が出力されます。

・モニターは付属しません。お使いのモニターやナビ画面に表示させる事ができます。
・走行中映像はUSBメモリ(3.0以上128GM以下推奨別売)に前・後・左・右の映像が保存されますので、お車のナビでも、PCでも録画を再生できます。
・お取付けは専門業者様へご依頼下さい。

【取り付け情報】
・前後左右にカメラを取り付け
・サイドカメラは専用ホールソーでサイドミラー下に穴を開け取り付け
・４つのカメラ映像線を本体にまとめ入力
・本体より市販バックカメラと同じ規格のRCA（CVBS）映像出力されます。
・入力線はバック信号・ウインカー信号・常時電源・ACC・アース

※一般ユーザー様および業者様への取り付けサポートはメール及び公式LINEにて対応します。

■お使いのモニター画面へリアルタイムに表示

サイドカメラ（左・右）/フロントカメラ/リアカメラ　4つのカメラの映像を瞬時に合成

■悲惨な事故ゼロへ。運転先からの死角を確認。

運転席に座った状態では決して見えない場所をモニターで確認できるため、縦列駐車時や後退時、発進時や左右折時、狭い道の走行時など、あらゆるシーンで安全性が向上します。

運転席から目視できない、窓よりも背の低い子供などもモニターで確認できます。またウインカー信号連動機能（※）により右左折時
にはウインカー下などの運転席からの死角にいる子供を認識することが出来ます。　※ウインカー線との接続が必要です。

■映像は鮮明で高画質。STRVIS(R)搭載のカメラを内蔵。

4つのカメラには、高精度なSTRVIS(R)搭載SONY製のセンサーを内蔵するため、映像は高画質となります。美しい画像を映し出せるのも、サブロク製品のこだわりです。

■運転シーンに合わせて選べる映像の表示パターン

付属のリモコンを操作することで、画面下に出るアイコンが移動し、表示できるパターンの切り替えができます。

・３Dアラウンドシステム
・２Dアラウンドシステム
・フロントワイドビュー
・フロントビュー
・リアビュー
・リアワイドビュー
・フロントサイドビュー
・サイド＋２Dアラウンドシステム

■暗闇も鮮明に表示

ソニー製STRVIS搭載。暗い駐車場内や夜間などでも、高精度なセンサーを内蔵するため鮮明な映像を映し出すことができます。映像は、昼間同様の視認性の高さです。

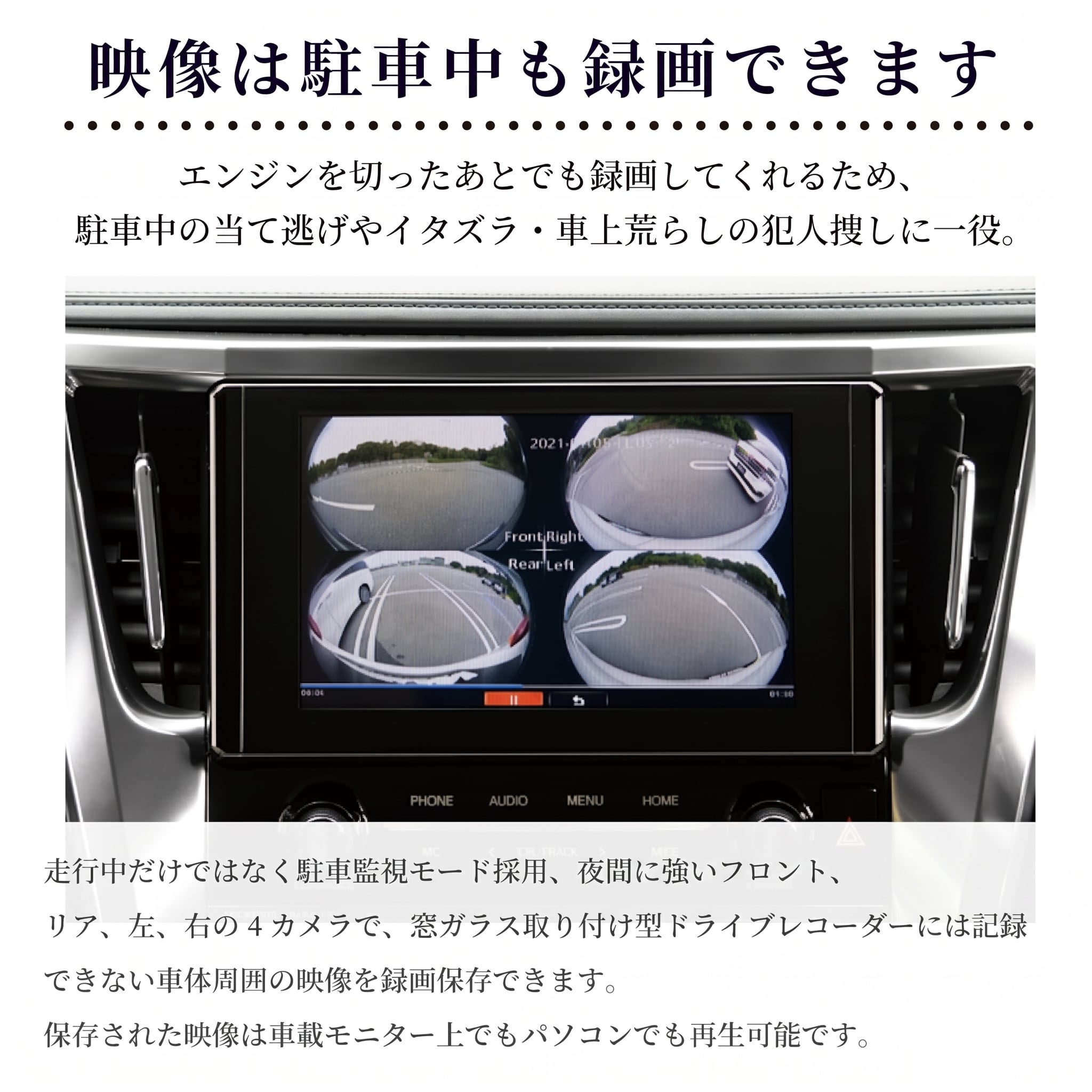

■映像は駐車中も録画できます。録画機能付き

エンジンを切ったあとでも録画してくれるため、駐車中の当て逃げやイタズラ・車上荒らしの犯人捜しに一役。

走行中だけではなく駐車監視モード採用、STRVIS(R)搭載の夜間に強いフロント、リア、左、右の4カメラで、窓ガラス取り付け型ドライブレコーダーには記録できない車体周囲の映像を録画保存できます。保存された映像は車載モニター上でもパソコンでも再生可能です。

■操作はリモコンで感覚的に。

製品には、シンプルな赤外線リモコンを付属しています。表示パターンの切り替えなどリモコンを押すだけで感覚的に使える仕組みとしています。


━・━・━・━・━・━・━・━・━

取り付けに必要な別売部品：キャリブレーションシート
https://saburoku.official.ec/items/43217213

取り付け最終設定には必ずキャリブレーションシートが必要です。合わせてご購入下さい。
サブロクシステム360°アラウンドシステム取付時、各カメラの映像の補正をかける時に使用するシートです。
1セットで繰り返し使用はできますが、それぞれの製品ごとに専用品となります。

-----------------------------

任意オプション品：30系アルファード後期専用 カメラアタッチメント
https://saburoku.official.ec/items/65166927

車種専用のカメラアタッチメントのセット。
CAM720を取り付ける際に、フロントカメラ取り付けに純正グリルカバーを加工してフロントカメラを取り付ける場合が多かったですが、専用のカバーを使うことでより簡単に施工ができ、見た目もスッキリします。
リアカメラもセットで車種専用品なので簡単に純正と交換することで取り付けができます。

-----------------------------

任意オプション品：150プラド後期専用 カメラアタッチメント
https://saburoku.official.ec/items/81448622

車種専用のカメラアタッチメントのセット。
CAM720を取り付ける際に、フロントカメラ取り付けに純正グリルカバーを加工してフロントカメラを取り付ける場合が多かったですが、専用のカバーを使うことでより簡単に施工ができ、見た目もスッキリします。
リアカメラもセットで車種専用品なので簡単に純正と交換することで取り付けができます。

━・━・━・━・━・━・━・━・━

■保証期間について

商品が届きましたら直ぐに開封して頂き、商品の破損は無いか必ずご確認をお願い致します。
取付後不良かな？と思われましたら、再度配線のご確認をお願い致します。尚、いかなる場合におきましても商品以外の工賃等の保証はございません。返品は承っておりません。メーカー側にて確認の上、交換対応となります。

※取り付けは自己責任でお願いします。取り付け専門業者様へご依頼することをお奨めします。
※取り付けや使用に際して生じた破損での返品・交換は致しかねます。
※本商品は、補助的なシステムであり、安全運転を行う責任は運転者にあります。自らの目視とミラーによる安全確認を努めてください。

━・━・━・━・━・━・━・━・━
